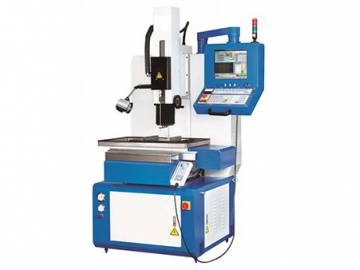

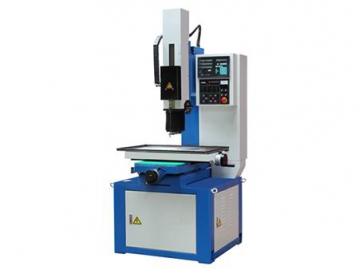

ماكينة الثقب بالشرارة EDM Hole Drilling EDM Machine

ماكينة الثقب بالشرارة EDM  Hole Drilling EDM Machine
ماكينة الثقب بالشرارة EDM  Hole Drilling EDM Machine
ماكينة الثقب بالشرارة EDM  Hole Drilling EDM Machine
ماكينة الثقب بالشرارة EDM  Hole Drilling EDM Machine
ماكينة الثقب بالشرارة EDM  Hole Drilling EDM Machine
طلب عرض سعر
  • CD-350N/CN-450N
  • CD-350H/CD-450H
  • CD-350CNC/CD-450CNC/CNC640CNC

ماكينة الثقب بالشرارة الكهربائية EDM تستخدم الإلكترود النحاسي لحفر الثقوب الدقيقة على قطع التشغيل مع الضغط العالي، حيث يتم حفر سطح قطع التشغيل بواسطة التفريغ الكهربائي النبضي بين الإلكترود وقطع التشغيل من أجل تنفيذ عملية حفر الثقوب. بصورة عامة، من الأفضل أن قطع التشغيل مغمور في السائل العازل للكهرباء (مثل الماء الصافي).

إن ماكينة الثقب بالشرارة EDM مستخدمة بشكل رئيسي لحفر الثقوب العميقة الدقيقة بسرعة على أجزاء السيارات، أجزاء معدات الفضاء الجوي، مكونات الأجهزة الطبية، أجزاء الصمام، الأجزاء الهيدروليكية، وغيرها. على وجه العموم، إنه حاجة إلى حفر الثقوب لقطع التشغيل قبل عملية التقطيع التي تنفذها ماكينة القطع بالسلك EDM من أجل تسهيل التقطيع. قطر الثقب الذي تثقبه ماكينة الثقب العادية هو يتراوح من 0.3مم إلى 3.0مم. مع ذلك، ماكينة الثقب بالشرارة EDM العالية الدقة قادرة على حفر الثقوب ذات قطر بأقل من 0.1مم.

تتمكن ماكينة الثقب بالشرارة EDM من تجهيز المواد المتعددة، مثل الفولاذ الفائق الصلابة ( فولاذ القالب، فولاذ التنجستن، الخ) وجميع المواد الموصلة للكهرباء (الألومنيوم، سبائك التيتانيوم، الخ).

لدينا نوعان من ماكينة EDM لحفر الثقوب الدقيقة، أي ماكينة الثقب بالشرارة الكهربائية CNC EDM وماكينة الثقب بالشرارة الكهربائية ZNC EDM. ماكينة الثقب بالشرارة ZNC EDM متميزة بالتكلفة الاقتصادية، ومستخدمة بشكل عام في عملية حفر الثقب الأحادي. وماكينة الثقب بالشرارة CNC EDM لديها قدرة على تنفيذ عملية حفر الثقوب المتعددة ذات الدقة العالية.

المواصفات
النموذج CD-350N CD-450N CD-350H CD-450H CD-350CNC CD-350CNC+ATC CD-450CNC CD-450CNC+ATC CD-640CNC CD-640CNC+ATC
أبعاد طاولة العمل mm 860 1100×520 450*300 700*350 450*300 700*350 700*480
انتقال محور X mm 350 450 350 450 350 450 600
انتقال محور Y mm 250 350 250 350 250 350 400
انتقال السيرفو Z1 mm 350 350 350 350 350 350 350
انتقال رأس العمل Z2 mm 250 250 200 220 200 220 220
الوزن الأقصى لقطع التشغيل kgs 300 300 200 300 200 300 650
قطر الإلكترود mm ⌀0.15-⌀3.0 ⌀0.15-⌀3.0 ⌀0.15-⌀3.0 ⌀0.15-⌀3.0 ⌀0.15-⌀3.0 ⌀0.15-⌀3.0 ⌀0.15-⌀3.0
مسافة من طاولة العمل إلى المرشد mm 50~210 50~210 40-420 40-420 40-420 40-420 40-420
أبعاد الآلة mm 1200×1050
×2300
1400×1300
×2300
1000*1000
*2000
1100*1100
*2000
1100*1100
*2000
1200*1200
*2000
1800*1800
*2000
