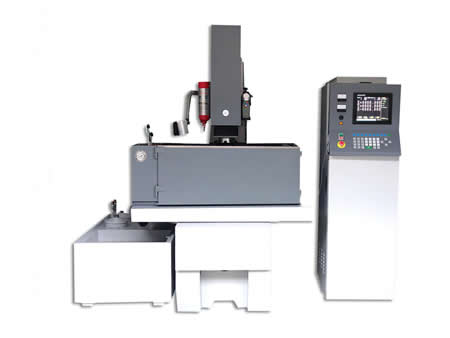

إن محاور X وY وZ من ماكينة الحفر بالشرارة سي أن سي EDM يتم تشغيل جميعها بواسطة الحاسوب، هذا يسمح للمستخدم أن يقوم بإعداد مسارات التجهيز المختلفة الشكل. ماكينة الحفر بالشرارة CNC EDM مناسبة خاصة لتجهيز قطع التشغيل ذات الأشكال المعقدة.

المميزات
  • وظيفة التخزين الأوتوماتيكية لديها سعة بـ 100*40000 من التكوينات.
  • يمكن تجهيز القوالب لمختلف التطبيقات من رسم النماذج حتى المنتجات النهائية.
  • وظيفة عشر مراحل للتجهيز الدقيقة
    1. (1) الضبط اليدوي: يتم ضبط شروط التشغيل وفقا للخبرة الفردية.
    2. (2) الضبط الآلي AUTOZ: يتم تقديم اختيار الحد الأقصى من العمق، التيار الابتدائي، دقة التجهيز النهائية ومساحة التشغيل، فيمكن تنفيذ ضبط شروط التشغيل أوتوماتيكيا.
    3. (3) ضبط الشروط الذكي FUZZY Z: يتم اختيار شكل الإلكترود، الإلكترود، مادة قطع التشغيل، مساحة المقطع المستعرض للإلكترود، دقة التجهيز النهائي واعدادات العمق، فثم يمكن تحقيق ضبط شروط التشغيل أوتوماتيكيا بالكامل. مع ثلاث طرق ضبط أعلاه، يمكن تجهيز القوالب من التجهيز الابتدائي إلى شبه التجهيز حتى التجهيز النهائي بخطوة واحدة.
  • خمسة حركات اهتزازية للتجهيز: القالب الواحد قابل لاعداده بـ 5 حركات اهتزازية مختلفة للتجهيز.
  • سعة التخزين بأكثر من 1000 وحدة: يمكن تخزين أكثر من 1000 من القوالب المختلفة.
  • قدرة التعويض التلقائي لاستهلاك الإلكترود: خلال عملية تجهيز الثقوب المتعددة، ينبغي ضبط استهلاك الإلكترود مقدما، وثم يقوم الحاسوب بتعويض عمق لكل ثقب أوتوماتيكيا لضمان العمق المتسق لكل ثقب.
  • يتم معايرة القالب بشكل سريع عن طريق تحديد الموقع الأوتوماتيكي للنقطة المركزية من القالب.
  • عندما شروط التفريغ غير مستقرة، سيقوم الحاسوب بتعديل كفاءة التفريغ الكهربائي ووقت العمل أوتوماتيكيا. بعد تم استقرار الشروط، سيستمر التفريغ الكهربائي أوتوماتيكيا. شروط التجهيز قابلة للتعديل في أي وقت.
  • الإعادة التلقائية إلى صفر لنقطة المبدأ: في حالة انقطاع الكهرباء عند التجهيز الأوتوماتيكي، سيجد الحاسوب نقطة المبدأ أوتوماتيكيا.
  • مع الدائرة الكهربائية الخاصة لتجهيز السطح بتأثير المرآة، يمكن تحقيق تأثير المرآة على قطع التشغيل.
  • وظيفة التسريع JMP UP1 تحسن كفاءة التجهيز بدون تشوه الإلكترود.
  • مسار الحركة: متقاطع، مربع، دائري، مسدس، جانبي

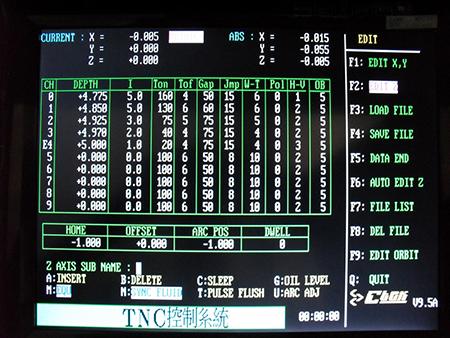

  • واجهة التشغيل بالانجليزية / الصينية، جميع بيانات التشغيل قابلة للادخال عبر لوحة المفاتيح بسهولة.
  • يمكن تنفيذ التشغيل المبرمج التجريبي "DRY RUNNING" قبل التشغيل الفعلي من أجل اختبار اعدادات البرمجة.
  • يتم تشغيل محاور X وY وZ بواسطة البول سكرو (لولب ذو كرات) مع المحمل أو الرولمان البلي بدون باكليش (non-backlash bearing). مع القابض الكهرومغناطيسي، ماكينة EDM قادرة على تحسين دقة التجهيز. وحدة القياس البصري سترسل الملاحظات الارتجاعية إلى نظام المراقبة.
المواصفات
النموذج CNC430 CNC540 CNC850 CNC1060 CNC1260 CNC1470
حوض العمل (mm) 1130*710*450 1370*720*450 1650*1100*600 2000*1300*700 2000*1300*700 2250*1300*650
أبعاد طاولة العمل (mm) 700*400 850*450 1000*600 1250*800 1250*800 1500*900
انتقال طاولة العمل (X*Y*Z)(mm) 400*300*300 500*400*300 800*500*400 1000*600*450 1200*600*450 1400*700*500
مسافة من لوحة الإلكترود إلى الطاولة (mm) 320~620 390~690 500~900 550~1000 550~1000 600~1150
الوزن الأقصى للإلكترود (kg) 120 150 200 300 300 400
الوزن الأقصى لقطع التشغيل (kg) 1500 1800 3000 3500 3500 5000
وزن الآلة (kg) 1800 2500 4500 5500 5500 8000
النموذج CNC1680 رأس واحدة
/ رأسين
CNC1880 رأس واحدة / رأسين CNC2110
رأس واحدة / رأسين
CNC2510 رأس واحدة / رأسين CNC3010
رأس واحدة / رأسين
حوض العمل (mm) 2550*1500*560 3000*1500*650 3500*1800*650 3800*1800*650 4500*1800*650
أبعاد طاولة العمل (mm) 1700*1000 2000*1000 2500*1200 2700*1200 3200*1200
انتقال طاولة العمل برأس واحدة (X*Y*Z) (mm) 1600*800*500 1800*800*600 2300*900*600 2500*900*600 3000*900*600
انتقال طاولة العمل برأسين (X*Y*Z)(mm) 1100*800*500 1200*800*600 1450*900*600 1750*900*600 2400*900*600
مسافة من لوحة الإلكترود إلى الطاولة (mm) 650~1150 600~1200 650~1250 650~1250 700~1300
الوزن الأقصى للإلكترود (kg) 400 400 450 450 450
الوزن الأقصى لقطع التشغيل (kg) 6000 6500 8000 10000 15000
وزن الآلة (kg) رأس واحدة 9000 رأس واحدة 13000 رأس واحدة 15000 رأس واحدة 17500 رأس واحدة 23000
رأسين 12000 رأسين 15000 رأسين 17000 رأسين 19500 رأسين 25000

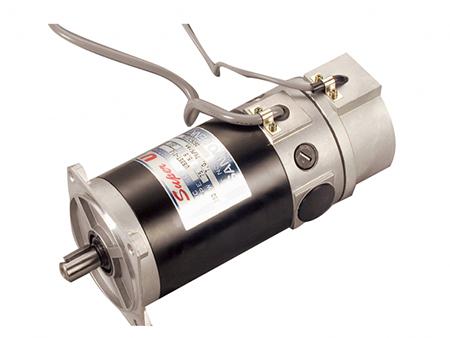

  • محرك السيرفو DC الياباني يحسن كفاءة تجهيز المعدات بفضل الأداء المستقر الخاص به.

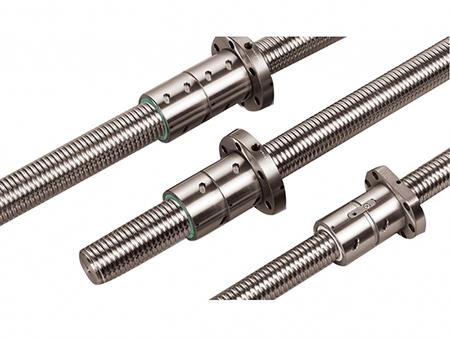

  • يتم استخدام بول سكرو (لولب ذو كرات) مصنوع في تايوان، تتميز ماكينة الحفر بالشرارة CNC EDM بالدقة العالية والتحكم السهل.

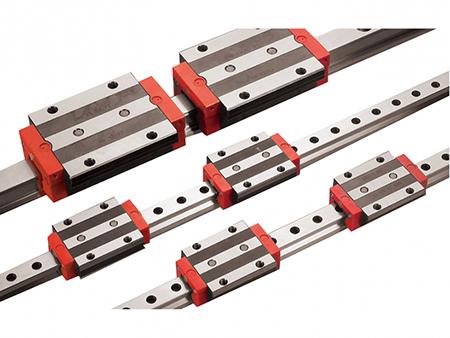

  • يتم استخدام دليل الحركة الخطية المصنوع من اليابان، من أجل ضمان الدقة الممتاز لماكينة الحفر بالشرارة CNC EDM.

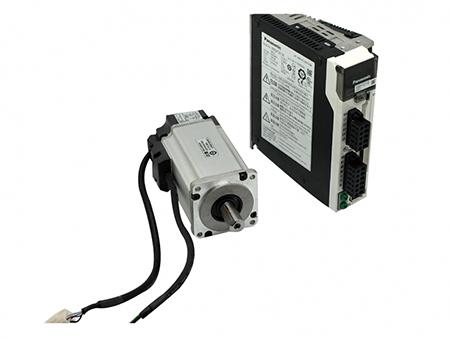

  • مع محرك السيرفو AC من YASKAWA أو Panasonic، ماكينة الحفر بالشرارة CNC EDM لديها أسرع سرعة تجهيز وأعلى دقة.
  • إنه سهل لتعلم وتشغيل عن طريق الضبط التفاعلي.
الإكسسوارات المعيارية
  • شاشة عرض 15” LCD
  • واحدة من لمبة العمل وعلبة التحكم عن بعد
  • واحدة من أدوات تثبيت الإلكترود وطقم واحد من الفلاتر
  • قاعدة تعديل مستوى الماكينة
  • بول سكرو (لولب ذو كرات) والمقياس الخطي 3 محاور (5μm)
  • طقم واحد من الأدوات مع صندوق العدد وطقم أدوات تثبيت قطع التشغيل
  • نظام استشعار الحريق الأوتوماتيكي وطفاية الحريق
  • دليل التشغيل مع البيانات التقنية
الإكسسوارات الاختيارية
  • نظام تبريد السائل ومنظم الجهد
  • أدوات تثبيت الألكترود 3R أو EROWA
  • الطاولة المغناطسية وزيت EDM
  • المقياس الخطي 3 محاور (1μm)
