طقم نظام تشغيل ماكينة EDM EDM Machine Control System Kits

طلب عرض سعر

من نحن: http://milling-machine.asia/1-6-edm-machine-control-system-kiks.html

يمكن لمصانع آلات EDM (تشغيل بالتفريغ الكهربائي) شراء أنظمة التحكم في ماكينات EDM وطقم نظام تشغيل ماكينة EDM من شركتنا C-TEK لتحديث وتحسين أداء ماكينة EDM الخاصة بهم. بالإضافة إلى ذلك، إذا كانت لدى العميل حاجة، تتمكن C-TEK من إضافة العلامة التجارية الخاصة بالعميل على لوحة التحكم.

توفر C-TEK طقم نظام تشغيل ماكينة CNC EDM وطقم نظام تشغيل ماكينة ZNC EDM.

طقم نظام تشغيل ماكينة CNC EDM يشمل صندوق التحكم في تحديد الموضع، صندوق CNC PC، 3 وحدة تحكم سيرفو DC، لوحة التفريغ الكهربائي، لوحة المقاومة الكهربائية المعيارية، لوحة توصيل الماكينة، لوحة المفاتيح، صندوق التحكم عن بعد CNC MPG، عداد الفولت، عداد الأمبير ومفرعة التيار.

طقم نظام تشغيل ماكينة ZNC EDM يشمل صندوق ZNC PC، محرك DC، لوحة التفريغ الكهربائي، لوحة المفاتيح، صندوق التحكم عن بعد ZNC، لوحة IO، لوحة المقاومة الكهربائية المعيارية، عداد الفولت، عداد الأمبير ومفرعة التيار.

إذا كان تيار التشغيل يتجاوز على 150A، فيحتاج المستخدم إلى اختيار لوحة المقاومة الكهربائية بالتيار الثقيل ولوحة المقاومة الكهربائية الموسعة. إذا كان تيار التشغيل يتجاوز على 100A، فيحتاج المستخدم إلى اختيار لوحة الصمام الثنائي بالتردد العالي ولوحة المقاومة الكهربائية الموسعة.

تكوينات نظام التحكم في ماكينة EDM

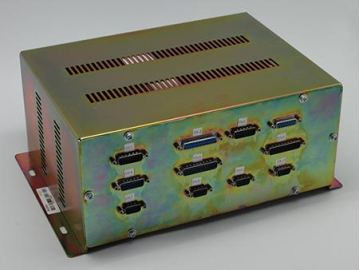

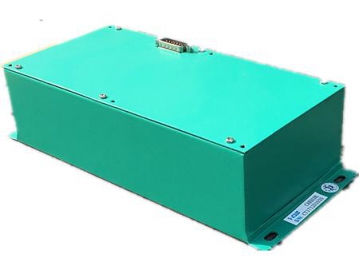

صندوق التحكم في تحديد الموضع مستخدم للسيطر على موضع ماكينة CNC EDM.

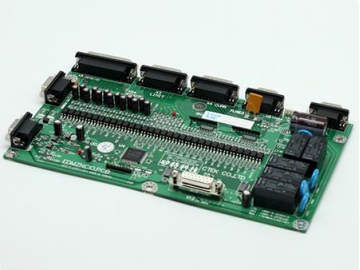

لوحة IO مستخدمة لنقل إشارة IO من ماكينة ZNC EDM.

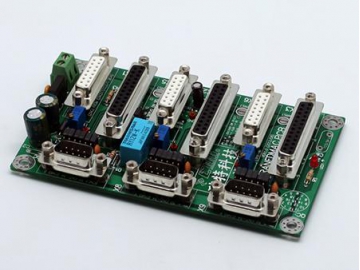

اللوحة المحولة لمحرك AC مستخدمة لتحويل إشارة محرك AC.

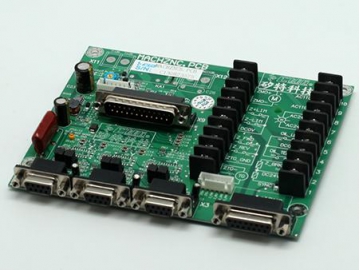

لوحة توصيل ماكينة ZNC/CNC لتوصيل جسم الماكينة.

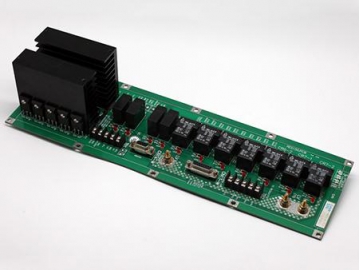

لوحة المقاومة الكهربائية مستخدمة للتحكم في اختيار التيار. إذا كان تيار التشغيل أقل من 100A، من الضروري أن المستخدم يختار لوحة المقاومة الكهربائية هذه.

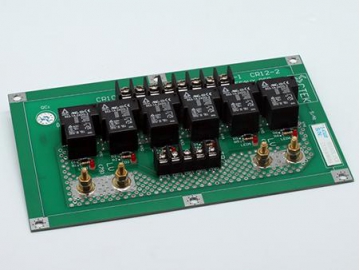

إذا كان تيار التشغيل أكثر من 100A (شامل 100A)، يجب على المستخدم أن يختار اللوحة الموسعة للتفريغ الكهربائي بالتردد العالي.

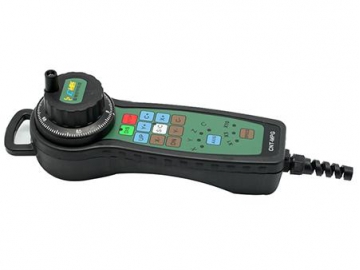

صندوق التحكم عن بعد CNC MPG مصمم لماكينة CNC EDM. مع وظيفة معايرة القالب MPG، يمكن تشغيل الماكينة بأكثر سهولة.

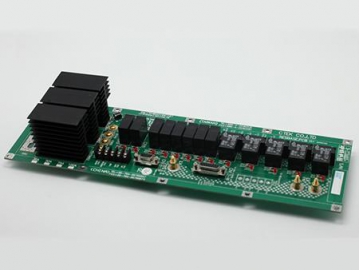

لوحة المقاومة الكهربائية بالتيار الثقيل مستخدمة للتحكم في اختيار التيار الثقيل. إذا كان تيار التشغيل أكثر من 150A، يجب على المستخدم أن يختار لوحة المقاومة الكهربائية بالتيار الثقيل هذه.
لوحة المقاومة الكهربائية بالتيار الثقيل مستخدمة للتحكم في اختيار التيار الثقيل. إذا كان تيار التشغيل أكثر من 150A، يجب على المستخدم أن يختار لوحة المقاومة الكهربائية بالتيار الثقيل هذه.

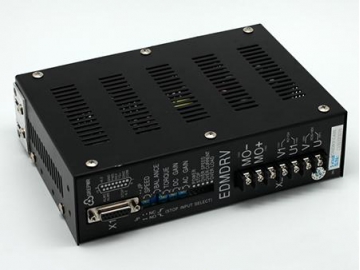

وحدة التحكم بالسيرفو DC يستخدم حلقة التحكم PWM. مع +/-10V INPUT، وTG+/-7V وفلطية التزويد AC110V/AC35~60V، وحدة التحكم بالسيرفو DC قادر على التحكم في محرك السيرفو DC مع طاقة تتراوح من 100W إلى 500W.

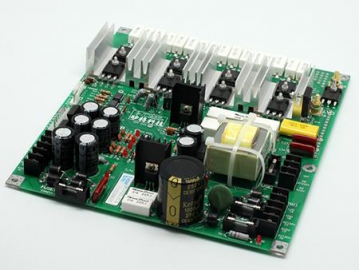

لوحة التفريغ الكهربائي بالتردد العالي تجعل التحكم أكثر استقرارا، لذلك الماكينة لا تحدث المشاكل. تستخدم لوحة التفريغ الكهربائية طريقة التحكم المتوازي. إذا كان تيار التشغيل أقل من 75A (شامل 75A)، يجب على المستخدم أن يستخدم لوحة التفريغ الكهربائي هذه.
وحدة تجهيز فولاذ التنغستن مستخدمة في ماكينة CNC EDM لتجهيز المواد الفائقة الصلابة. تكون سرعة التجهيز أسرع بعدة أضعاف، واستهلاك الإلكترود قابل للتخفيض إلى حد كبير.
