U5C Linear Slide Actuator
المشغل الميكانيكي الخطي U5C هو عبارة عن إصدار محدث من المشغل ، وصمم خصيصاً للاستخدام في الأريكات الكهربائية، كراسي المساج، الوسائد الكهربائية وغيرها من معدات الأثاث الذكية. الفرق الوحيد بين المشغل الميكانيكي الخطي U5C و المشغل هو أن علبة التروس مُجهزة بقابس 5 سن أنثى للمتحكمات اليدوية. لوحة الدوائر الكهربائية تم تركيبها على علبة التروس، بحيث يكون المتحكم الخطي سهل التركيب والتحكم.
المظهر الخارجي والقياسالرسم البياني للمنحنى

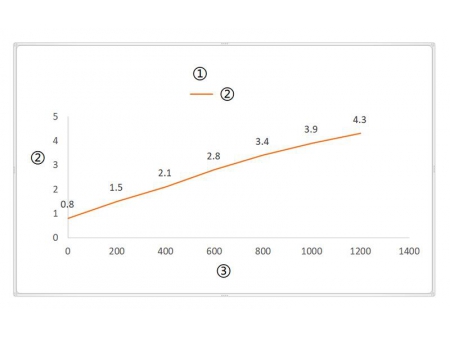

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)
المواصفات| الرمز | الحمل المقنن （N） | التيار المقنن （A） | السرعة المقننة （mm/s） | ||
| الدفع | السحب | بدون تحميل (32VDC) | تحميل كامل(24VDC) | ||
| المحرك القياسي (2600RPM) | |||||
| A | 6000 | 3000 | 5 | 5.4 | 2.9 |
| B | 5000 | 3000 | 5 | 7.1 | 3.9 |
| C | 3000 | 3000 | 4.5 | 11 | 6.2 |
| D | 2500 | 2500 | 4 | 15.8 | 7.8 |
| E | 2000 | 2000 | 5 | 22.5 | 13 |
| F | 1200 | 1200 | 4 | 33 | 19 |
| G | 700 | 700 | 4.5 | 44.5 | 23.6 |
| محرك بسرعة عالية (3400RPM) | |||||
| H | 6000 | 3000 | 5 | 6.7 | 3.9 |
| I | 5000 | 3000 | 5 | 7.6 | 4.6 |
| J | 3000 | 3000 | 4.8 | 10.1 | 8.2 |
| K | 2500 | 2500 | 4.5 | 15.1 | 11 |
| L | 2000 | 2000 | 4.5 | 20.2 | 16 |
| M | 1200 | 1200 | 5 | 27.1 | 23 |
| N | 700 | 700 | 4.5 | 39.5 | 30 |
ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف
المواصفات المخصصة1= 12 فولت
2= 24 فولت (قياسي)1= مستوي (مستقيم)
2= ملفوف (حلزوني)
1= لا
2= لوح مصمت نوع L
C= تخصيص حسب الطلب1= شوكة مفصلية بلاستيكية (clevis)، الشق (فرضة) 6.2 مم، الثقب بقطر Φ 10.2 مم
C= تخصيص حسب الطلب
1= أسلاك التوصيل القصدير العارية
2= قابس توصيل سن واحدة 01
3= قابس توصيل 4 سن Din ، 90 درجة
4= قابس توصيل 5 سن Din، 90 درجة
5= قابس توصيل 6 سن Din، 90 درجة
C= تخصيص حسب الطلب1= مفاتيح في الطرفين off للتوقف
2= مفاتيح في الطرفين off لإشارة الخرج
3= مفاتيح في الطرفين off للتوقف والثالث off لإشارة الخرج
4= مفاتيح في الطرفين والثالث off لإشارة الخرج
C= تخصيص حسب الطلب
1= لا توجد
2= مستشعر هول الأحادي
3= مستشعر هول الثنائي
4= حساس قصبي (مفتاح قصبي)1= لا
3= نابض إلتوائي بـ 4.5 لفات
2= نابض إلتوائي بـ 3 لفات
4= مكبح المحرك
1=0.5 متر
2= 1 متر
3= 1 متر
4= 2 متر
5= 3 متر
C= تخصيص حسب الطلب
